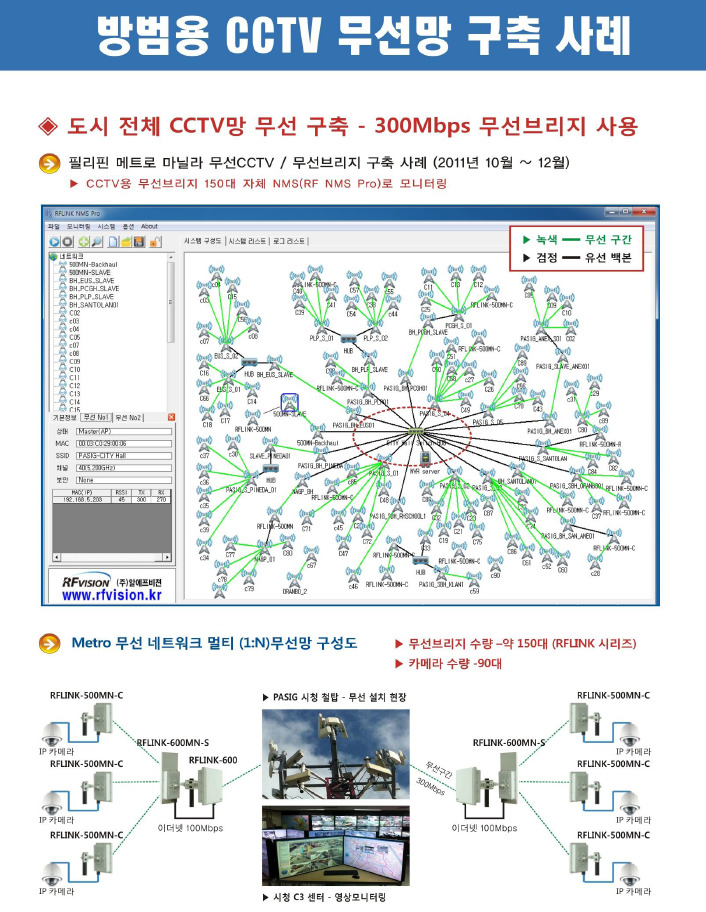

RFLiNK NMS Pro 유무선 네트워크 통합 모니터링 솔루션, 관리용 서버 PC, 네트워크 비디오 서버, HD CCTV 영상 IP 카메라, 타사 장비 연동 통합 몽땅 관제 시스템

RFVISION 의 RFLiNK NMS Pro 는 ㈜알에프비젼에서 출시된 무선 제품의 연결정보, 전파세기(RSSI) 및

전송 속도 등의 모니터링 및 각 장비의 설정 값을 변경할 수 있는 알고리즘으로 구성되어 있습니다.

무선CCTV 망 구축 시 당사의 무선 브릿지 제품 뿐만 아니라 타사의 IP 카메라 제품 및

IP 주소를 가지고 있는 네트워크 장비의 상태를 모니터링 할 수 있도록 하였습니다.

RF비전 무선 멀티 다중망 VPN 보안망 GIS 구글 맵 대용량 무선 네트워킹 전송 RFLINK-600 Full HD 실시간 중계 방송 HDTV HD CCTV 기가비트 이더넷

첨부 파일 :

[주]알에프비젼 RFLINK 무선전송 종합브로셔 2012.pdf

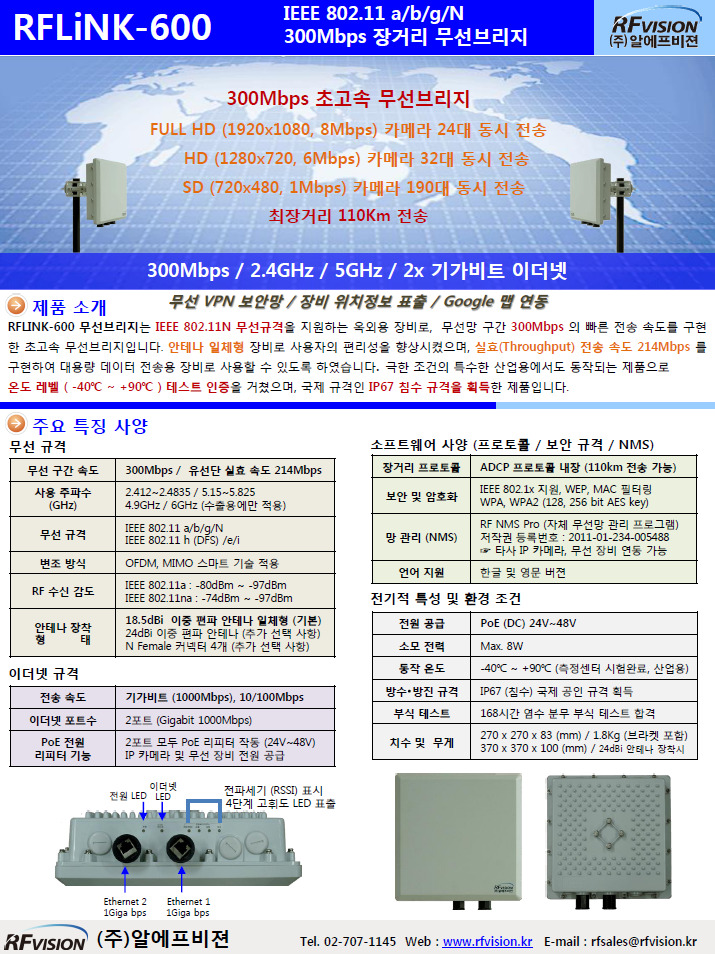

RFLINK-600 무선브리지는 IEEE 802.11N 무선규격을 지원하는 옥외용 장비로,

무선망구간 300Mbps 의 빠른 전송속도를 구현한 초고속 무선 전송 장비입니다.

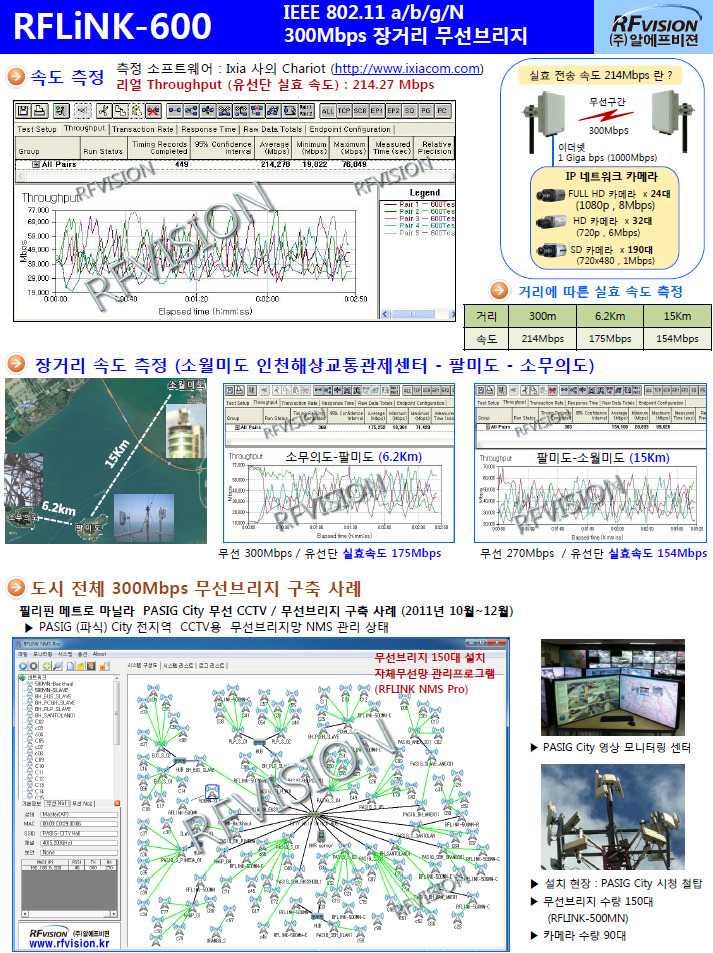

안테나 일체형 장비로 사용자의 편리성을 향상시켰으며, 실효(Throughput) 전송속도 214Mbps 를

구현하여 대용량 데이터 전송용 장비로 사용하며,

ADCP 알고리즘을 구현하여 장거리 무선망 연결에서도 안정적인 전송 속도를 보장합니다.

극한 조건의 특수한 산업용에서도 동작되는 제품으로 온도레벨 (-40℃~+90℃) 테스트 인증을

거쳤으며, 국제규격인 IP67 침수 규격을 획득한 제품입니다.

또한 위치 정보 표출 기능이 (추가 선택 사항) 있어 장비의 현재 위치 좌표값을 Google 지도 및

자체 웹 서버에 표출 되어집니다.

출처 : 알에프비젼 RFVISION

고속도로 갓길 LCS 가변 차선 제어, 도로전광판 VMS, 하이패스 HiPass, 교통량 검출 영상 정보 VDS, 알에프비전 교통센터 RFLINK 무선 랜 AP 브릿지

출처 : RF VISION 알에프비전 RFLINK 무선 영상 디지털 CCTV

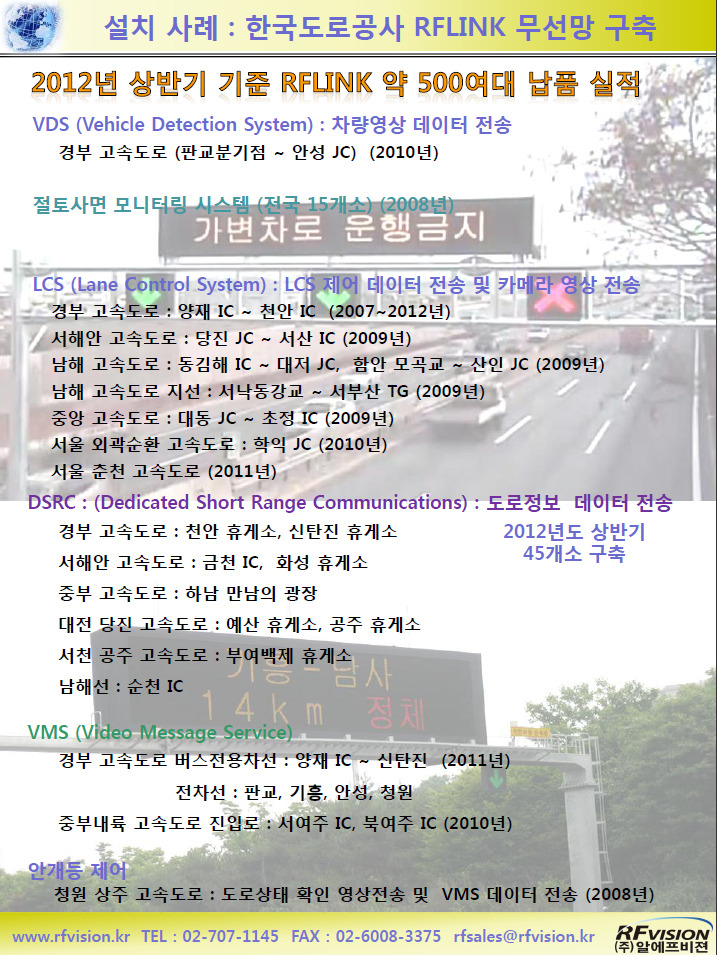

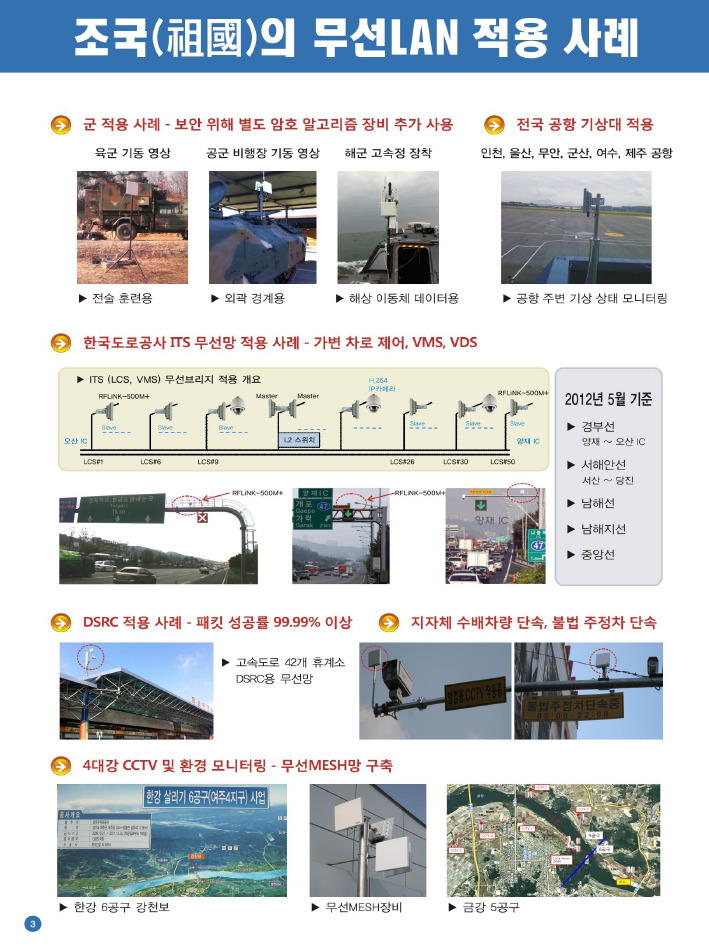

고속도로 갓길에 LCS (가변 차선 제어) 시스템을 구축, VMS (도로 전광판 시스템) 및 CCTV 와 연동하여

출퇴근 시간대 및 교통량 증가에 따라 갓길의 진출입을 허용, 원활한 차량흐름과 지체 및 정체를 해소하는 시스템입니다.

기존에는 주로 고속도로의 광케이블을 이용하였으나, 설치 비용 절감 및 공사기간 단축을 위해 당사 무선 장비 (RFLINK-500 시리즈) 를 이용하여 구축하였습니다.

2012년 상반기 기준

경부선 양재IC~천안IC 개통

약 500여대 납품 실적, 현재 운용중 !

☞ LCS (Lane Control System)

- 고속도로 갓길의 가변차선을 교통량에 따라 차량 진출입이 가능하도록

중앙 통제 센터에서 원격으로 제어하는 시스템

출처 : 알에프링크 RFVISION 알에프비젼 무선 랜브리지

출처 원본 : RFVISION 알에프비전 RFLINK 무선 영상 데이터 전송

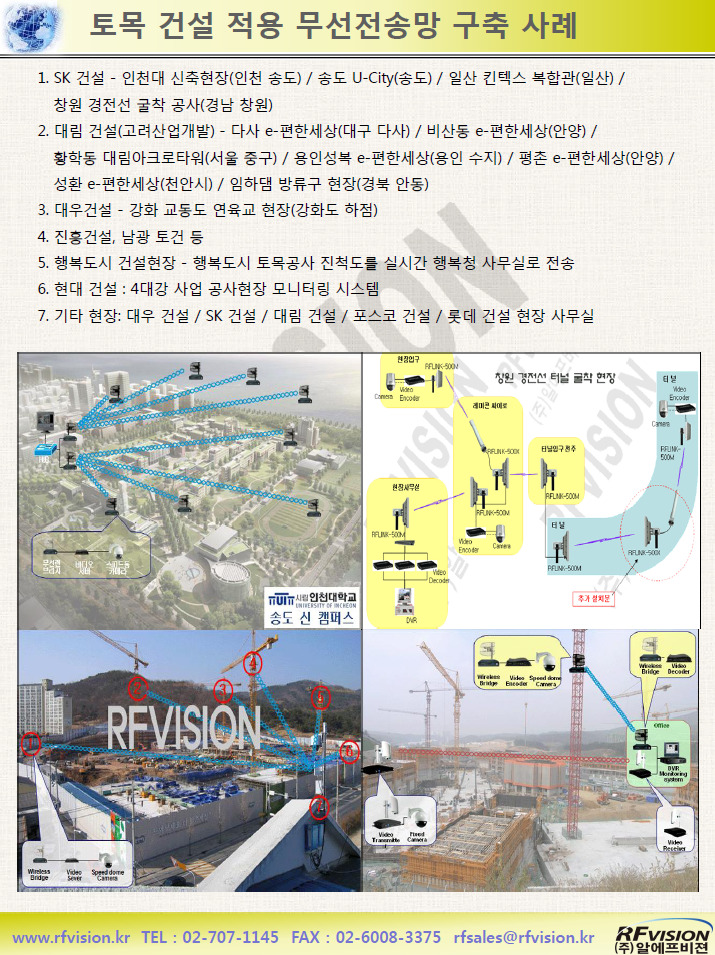

토목 건설현장 RFLINK 무선영상 무선CCTV, 창원 경전선 터널 굴착, 강화교동 연륙교, 4대강 공사, 임하댐 춘천댐 의암댐 보령댐 PLC, 세종시 행복도시

원본 및 출처 : http://www.rfvision.kr/exam/exam.php?code=&subp=&mode=&bbsid=exam&cidx=&gbn=view&cate=&syear=&smonth=&ps=8&sp=&sw=&gp=1&ix=1354

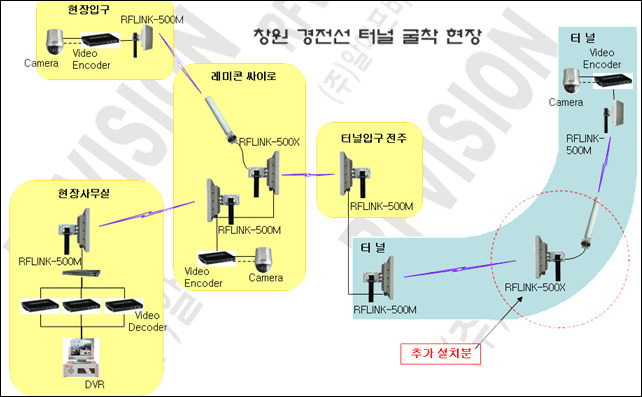

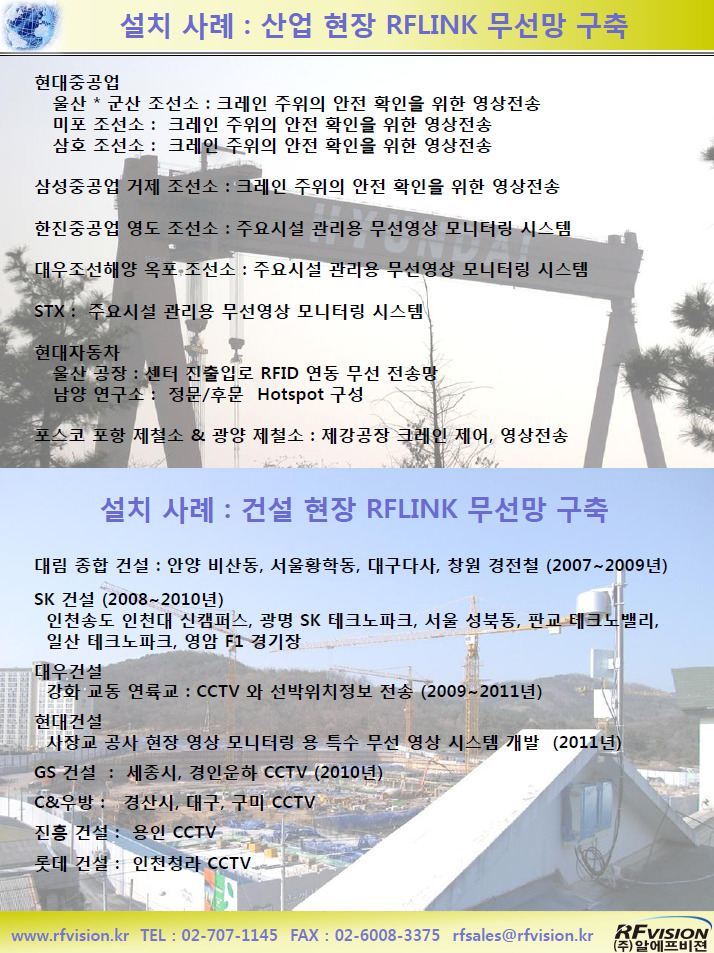

1. SK 건설 - 인천대 신축현장 (인천 송도) / 송도 U-City (송도) / 일산 킨텍스 복합관(일산) / 창원 경전선 굴착 공사 (경남 창원)
2. 대림 건설 (고려산업개발)
    - 다사 e-편한세상 (대구 다사) / 비산동 e-편한세상 (안양) / 황학동 대림아크로타워 (서울 중구) /
    - 용인성복 e-편한세상 (용인 수지) / 평촌 e-편한세상 (안양) / 성환 e-편한세상 (천안시) / 임하댐 방류구 현장 (경북 안동)

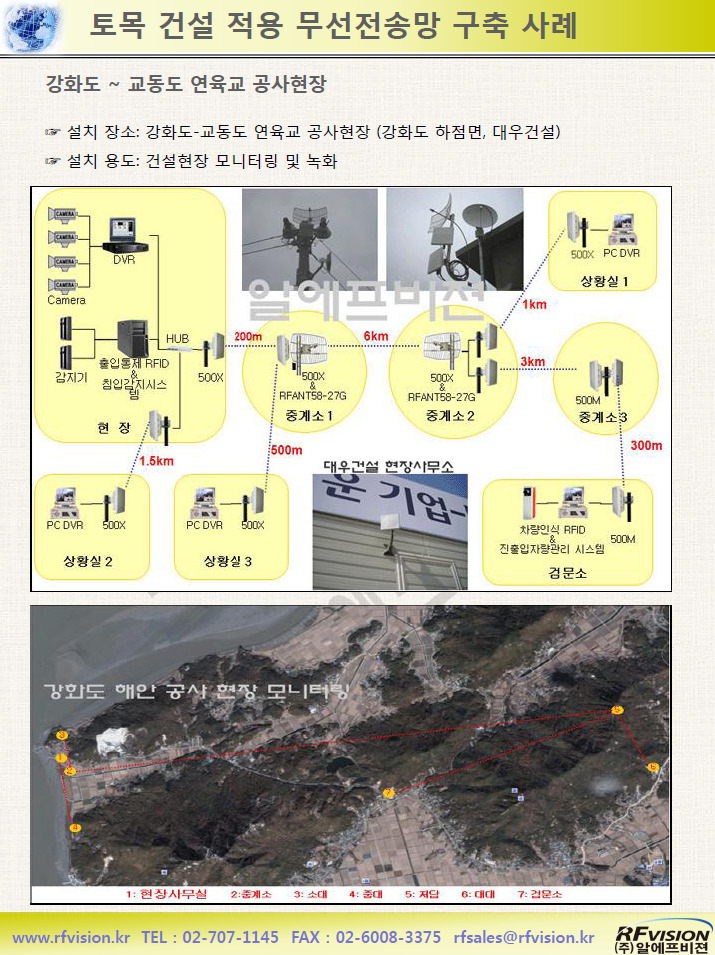

3. 대우건설 - 강화 교동도 연육교 현장 (강화도 하점)
4. 진흥건설, 남광 토건 등
5. 행복도시 건설현장 - 행복도시 토목공사 현장 공사 진척도를 실시간 행복청 사무실로 전송
                   (그외현장: 대우 건설 / SK 건설 / 대림 건설 / 포스코 건설 현장 사무실)

◎ 건설 현장 무선 적용 이유
	안전 및 공사 진척현황, 도난 방지 등을 목적으로 CCTV를 설치해왔으나, 타워크레인에 카메라 설치시는 유선으로 공사하기 불가능한 경우가 많습니다. 이러한 이유로 카메라 영상 및 데이터를 무선으로 전송합니다.
◎ 타워 크레인 무선랜 구성 방법
	타워 크레인은 주조정실이 회전하는 구조체입니다. 무선브리지 (RFLiNK-500M) 및 카메라는 타워크레인 조정실 하단부의 안전 망 펜스에 설치하여 현장 사무실과 무선으로 영상을 전송합니다.
◎ 타워 크레인에 무선 CCTV 설치시 이점
	- 관리자 및 작업자는 현장 상황 (공사 진척도, 안전 상태 점검)을 사무실에서 실시간 모니터링 할 수 있습니다. - 계약자에게 실시간 공정 상황을 보여줌으로써 업체 브랜드 및 신뢰감 상승
◎ 건설현장 무선랜 구축시 고려 사항
	- 설치시 가시거리 확보 - 타워크레인의 높이가 2번 정도 올라가므로 향후 현장 사무소와의 가시거리 확보를 위한 안테나 방향 설정 및 안테나 스펙 선정 - 타 장비와의 전파 혼신을 최소화하기 위해 주파수 대역이 5GHz 인 무선랜 장비로 구성 - 2.4GHz 무선랜 장비 및 기타 아날로그 방식 무선 영상 장비는 추후 혼선 및 간섭의 영향이 있으므로 가능한 사용하지 않는 것이 좋습니다.

원본 및 출처 : http://www.rfvision.kr/exam/exam.php?code=&subp=&mode=&bbsid=exam&cidx=&gbn=view&cate=&syear=&smonth=&ps=8&sp=&sw=&gp=1&ix=1354

오랜만에 서울 특별시에 올라 와서 구축한 사이트 입니다...알에프비젼 알에프링크 서울특별시 특수형 무선장비 제조 납품 구축 !!!

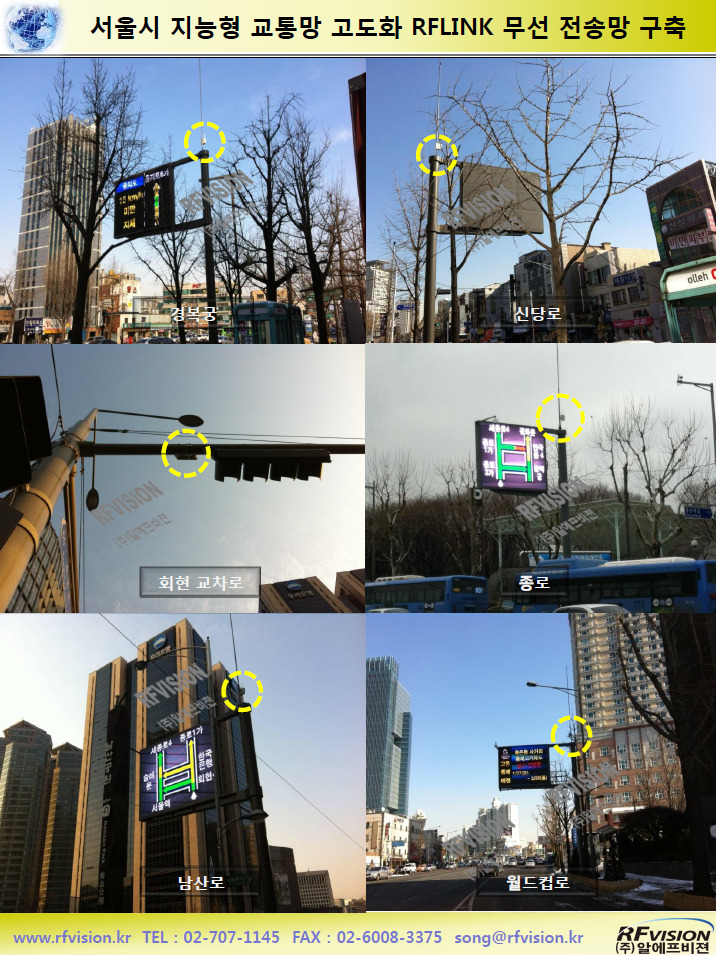

서울시 지능형 교통망 고도화 프로젝트 RFLINK 무선 전송망 구축

현장 가서 보실분들을 위한 길잡이...(외국에서 오신 손님들 잘 챙기세용 ~~)

주의 사항 : 차에서 너무 오래쳐다보면 '어~~ 꽝' 할수 있으니 얼릉 보구 감상하시기를 ㅎㅎ

1. 경복궁 : 청와대 근방 자하문 삼거리 근처, 서울지방 경찰청에서 청와대쪽 방향,
               서울시청에서 출발하면 이순신장군과 세종대왕 동상 지나서 좌회전 직진,
               신촌에서 출발하면 금화터널, 사직터널 지나 구불 우회전 하다보면 있습니당....
2. 종로 : 종로 3가에서 4가 사이임다. 종묘공원 주차장 앞쪽에 있으며 전광판 보이는 쪽은 동대문에서 출발하시면 보임.
             광화문에서 동대문까지 종로 길거리에는 유일하게 있는 VMS 도로전광판 시스템입니다...
             종로에는 언 잡스런(?) 외산 장비들이 널려있어 참으로 안타깝습니다요 에...

3. 월드컵로 : 목동이나 인천에서 오시면 양화대교 건너 끝지점에 있어요...
                   강변북로 일산쪽으로 가다가 양화대교, 마포구청쪽으로 오시면 있나? 신촌 홍대에서 양화대교쪽으로 오시면
                   합정4거리 지나 양화대교 북단에 있음. 고급 여관 앞에 있음.
                   가까이서 보면 LED 가 워낙 밝아서 눈이 부시는데 아마 우리 장비 아래쪽에 있는 LED 도 디게 밝아서 그럴지도...
                   잘 되는지 기냥 쳐다보면됨...
4. 신당로 : 고대나 한양대, 종로 신설동 경동시장쪽 사통팔달...올레 (옛날 한국통신, KT) 사옥 앞 4거리에 있음
                  주변에 아무리 찿아봐두 신당동 떡뽂이가 안보여...없어지진 않았겠지...

5. 남산로 : 회현교차로에 광이 있으며, 예전엔 고가도로가 있어서 다리밑이 시원했는데 지금은...
                  남산 타워쪽으로 보면 먼가 큰게 서있음, LG CNS 엘지 씨엔에스 본사 앞이던가?
                  남산 터널에서 내려올때 전광판 표식이 보이며 안개낄때 비올때를 대비해 겁나게 밝아용...

재밌죠? 이번엔 강북에서 놀았는데....담번엔 강남에서 놀아볼께여.....맨 아래 보세용 $

출처 : 알에프비젼 RFVISION 알에프링크

다음편 강남에서 놀아볼께여..... 아래 보세용 $

강남역, 선릉역, 코엑스 삼성역, 잠실 종합운동장역, 잠실역

지하철 2호선 정거장에 있으며, 밖으로 나오시면 버스정거장에 DID 라구 큰 모니터 있구요...

상단에 보시면 카메라, 기상장비, RFLINK 무선장비 LED 깜빡이구 있음. ㅎㅎ

예전에 G20 정상회의 때 오신 많은 국내외분들이 보구 들 좋아하셨세요...자기나라에서도 해 보겠데요...
